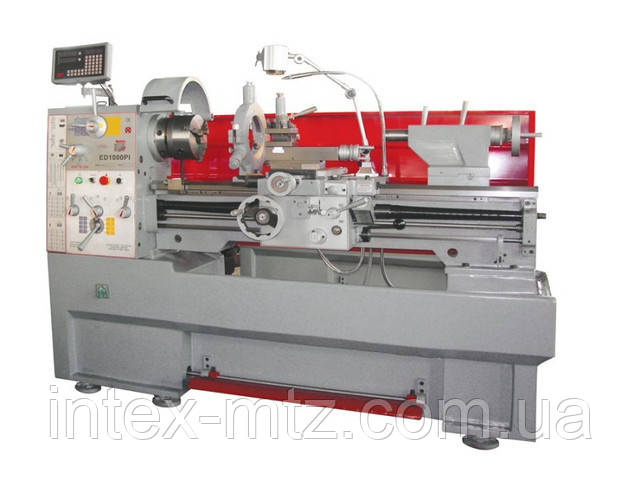

Токарний верстат по металу Holzmann ED 1000PIDIG

Токарный станок по металлу Holzmann ED 1000PIDIG

ПРИЗНАЧЕННЯ:

Токарно-гвинторізні верстати призначені для виконання найрізноманітніших операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних і торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування і розгортання отворів. Опрацьований матеріал: сталь, чавун, леговані сплави (нержавіюча сталь), кольорові метали й легкі сплави.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних та столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного і дрібносерійного виробництва різних деталей при чистовій обробці.

ГОТОВІ ВИРОБИ:

СХЕМИ ОБРОБКИ:

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

	КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.
	ЛЮНЕТИ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину.
	Цифрова індикація

СТАНДАРТНА КОМПЛЕКТАЦІЯ:

	ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.
	ПЛАНШАЙБА Планшайба призначена для установки та закріплення несиметричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихоплювачів. Так само планшайба дозволяє розмістити на шпинделі заготовку неправильної форми й виключити ексцентриситет шляхом застосування противаг.
	ЛЮНЕТ РУХОМИЙ ТА НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину.
3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентрувальний трьох кулачковий патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЬОНКА

ДОДАТКОВА КОМПЛЕКТАЦІЯ:

	4-Х КУЛАЧКОВИЙ ПАТРОН Чотирьох кулачковий патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглої й несиметричної форми.
	ПОВОРОТНИЙ ЗАДНІЙ ЦЕНТР Обертальні центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їх допомогою з'являється можливість якісної обробки різання деталей з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.

ОСОБЛИВОСТІ І ПЕРЕВАГИ Holzmann ED 1000PIDIG:

• з 3-осьовим пристроєм цифрової індикації;
• важкий промисловий верстат з суцільнолитою станиною;
• захисна огорожа ходового гвинта забезпечує безпеку роботи;
• зручне і просте управління за допомогою ергономічної панелі управління;
• знімна перемичка для обробки великих заготовок;
• всі направляючі регулюються за допомогою клинів;
• для обточуванні на конус положення задньої бабки може бути зміщений щодо центру;
• редуктор, що працює в масляній ванні, з відшліфованими й загартованими зубчастими колесами;
• великий отвір шпинделя 52 мм;
• до комплекту постачання входять ножні гальма для негайного зупинення шпинделя;
• можлива обробка різьби з різним кроком;
• до комплекту постачання входять вузол охолодження і галогенні лампи.

Комплект постачання: 3-осьовий пристрій цифрової індикації, 3-кулачковий патрон 200 мм, 4-кулачкова планшайба 250 мм, затискна шайба 350 мм, перехідна втулка КМ6 / КМ4, 2 нерухомих упорних центри КМ4, нерухомий люнет з діапазоном охоплення 15 - 160 мм, рухомий люнет з діапазоном охоплення 14 - 70 мм, лита основа, гальмо шпинделя, захисна огорожа від стружки, захисна огорожа токарного патрона, поздовжній упор для мікрометра, різьбовказівник, 4-позиційний різцетримач, вузол охолодження, галогенні лампи, комплект змінних коліс, інструмент для технічного обслуговування.
