ПРИЗНАЧЕННЯ:

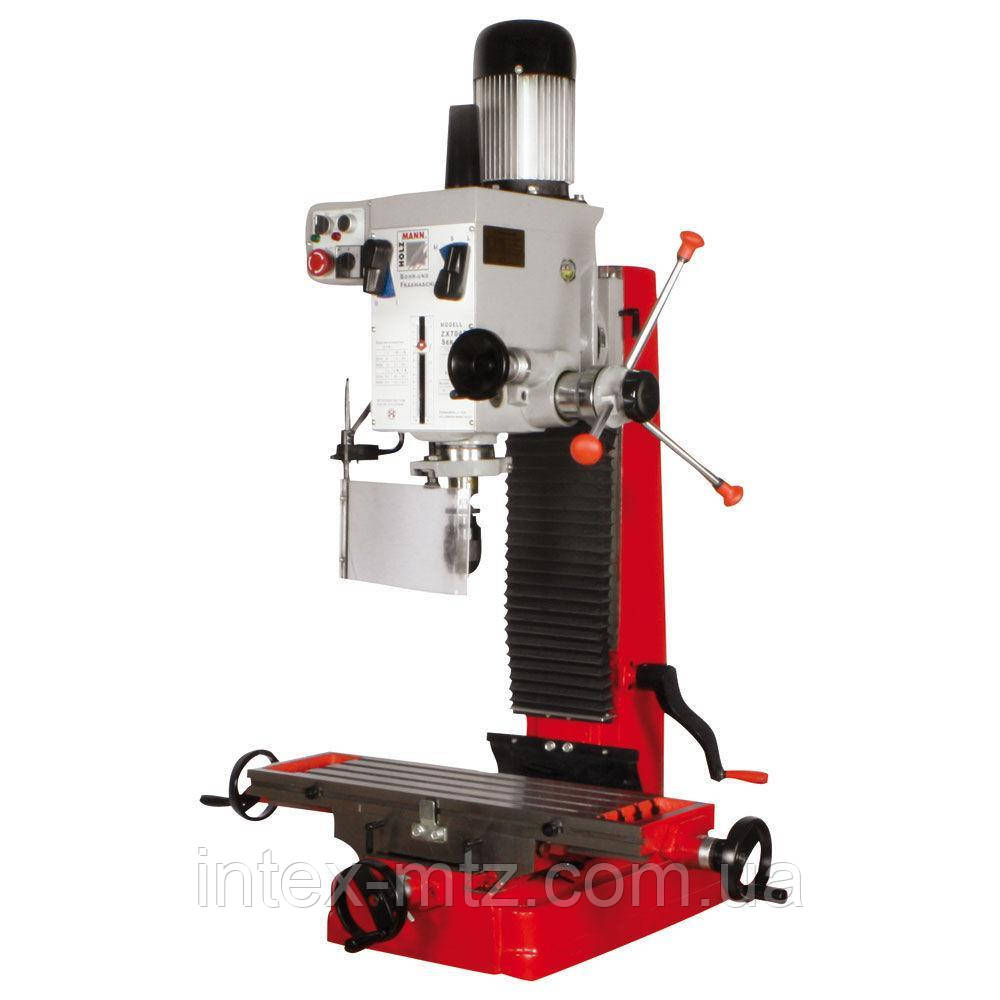

Фрезерний верстат Holzmann ZX 7045 призначений для виконання різноманітних фрезерних і свердлильних операцій – обробка торців, шліфування, свердління отворів і так далі. Масивна станина гарантує роботу без вібрацій. Великий прецизійний хрестової стіл з регульованими клиноподібними планками Розрахований на тривалі навантаження
Зазначимо, що однією з головних характеристик фрезерного агрегату вважається показник його жорсткості. Вона знаходитися на високому рівні, оброблюваний виріб не "підривається" при фрезеруванні і його не відведе в сторону при свердлінні.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати даної серії застосовуються в невеликих компаніях і в ремонтних цехах на виробництвах у всіх галузях промисловості: автомобільної, енергетичному машинобудуванні, аерокосмічній, приладобудуванні.
ОТРИМУВАНІ ВИРОБИ:
Автомобільна промисловість
Машинобудування
Інструментальне виробництво
СХЕМИ ОБРОБКИ:
Фрезерування вертикальним шпинделем. Вибірка паза на верхній поверхні (пальчикова фреза) | Фрезерування вертикальним шпинделем. Вибірка паза на бічній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні | Фрезерування вертикальним шпинделем. Обробка внутрішнього паза |
Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні під кутом | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні під кутом |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
ВЕРТИКАЛЬНА ФРЕЗЕРНА ГОЛОВКА Поворотна на 45 градусів фрезерна головка з можливістю закріплення в будь-якому кутовому положенні |
|
ГОЛОВКА ВАЖЕЛІ ПЕРЕМИКАННЯ КОРОБКИ ПЕРЕДАЧ Усередині колони верстата змонтована коробка передач. На зовнішній частині верстата ми бачимо важелі перемикання коробки передач. |
|
ШКАЛА ПОВОРОТУ СТОЛУ Високоякісний координатний стіл з вимірювальною шкалою |
|
ШПИНДЕЛЬ Частота обертання шпинделя 95-1600 об/ хв. Функція лівого і правого обертання шпинделя, нахил головки в ліву і праву сторони робить роботу комфортною. |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
Лещата необхідні для затиску і фіксації заготовки на робочому столі. | |
ПОВОРОТНИЙ СТІЛ Поворотний стіл служить для обробки заготовки в 4-й осі, при необхідності обертання у вертикальному положенні. |
|
ІНСТРУМЕНТ Для проведення фрезерних робіт, додатково верстат оснащується ріжучим інструментом (фрези, свердла та ін) |
Фрезерно-свердлильний верстат обладнаний двигуном 1,1 кВт, вихідна потужність 1,5 кВт. Двигун розрахований на тривалу безперервну роботу, тому дуже висока продуктивність при мінімальних витратах трудових ресурсів.
Клиновидні планки столу регулюються, чотири 14 мм Т-образних паза дають можливість точної та бездоганної роботи.
Діаметр свердління в сталі 45 мм, діаметр кінцевої фрези 20 мм, торцевої фрези 100 мм.
Плавний хід в даному виробі гарантують ідеально відшліфовані шестерні редуктора.
Опис і що входить в комплект постачання:
- Верстат пройшов європейську сертифікацію СЕ
- Поворотна фрезерна головка з кутом повороту 360°
- Т-образні пази 14 мм координатного столу забезпечують просте і швидке кріплення лещат
- подача пінолі з допомогою трехрычажного маховика і з градуюванням глибини
- Відкидне огородження затискного патрона з оргскла
- Функція нарізання різьби
- За додатковим замовленням: опорна тумба з практичним ящиком для інструментів (ZX7045MS)
- автоподача по осі Х(AVX) за додатковим замовленням (не входить в стандартну комплектацію)
Комплект поставки: свердлильний патрон 16 мм, конусна муфта КМ4/3, КМ3/2, клин для вибивки, затискний пристрій M12
Переваги Компанії:
-Швидка та якісна доставка вашого замовлення, можлива як з нашого складу так і зі складу виробника, в короткі терміни.
-В наявності великі склади розташовані в містах Луцьку та Києві, де можна в живу подивитися наявність того чи іншого обладнання.
-Терміни гарантії на подані нами товари: Holzmann 2 роки, а так само пусконалагоджувальні роботи
-Продукція Європейського виробництва, виготовлена за сертифікатом РЄ.
Основні | |
---|---|
Виробник | Holzmann |
Користувацькі характеристики | |
Величина ходу по осі Y | 170 мм |
Виліт | 260 мм |
Габаритні розміри, ШхДхВ | 770х970х1160 мм |
Гарантія | 24 міс |
Макс. діаметр свердління | Ø45x120 |
Потужність двигуна S6 | 1500 Вт |
Напруга | 400 В |
Розмір столу | 210x730 мм |
Частота обертання фрезерного шпинделя | 95-1600 про міни |
Вага брутто | 318 кг |
Вага нетто | 278 кг |
- Ціна: 141 400 ₴
